Le circulateur est le "cœur" de votre installation de chauffage. C'est lui qui assure la circulation du fluide caloporteur de la chaudière vers les radiateurs. S'il s'arrête, la chaleur reste bloquée dans l'échangeur, provoquant souvent des mises en sécurité pour surchauffe. Apprendre à le tester et à le dégommer est une étape essentielle pour tout autodiagnostic expert.
1. Thermodynamique et Hydraulique du flux
En génie climatique, le circulateur est une pompe centrifuge à rotor noyé. Sa mission est de vaincre les pertes de charge du réseau. Contrairement aux idées reçues, il ne "pousse" pas l'eau contre la gravité dans un circuit fermé, mais il maintient une différence de pression ($\Delta P$) pour assurer le débit massique nécessaire à la puissance calorifique.
Le fonctionnement repose sur le transfert d'énergie cinétique au fluide. Si ce flux s'interrompt, le cycle thermodynamique de la chaudière ou de la PAC s'arrête instantanément. L'échangeur thermique ne peut plus céder ses calories, ce qui entraîne une montée en température dangereuse du corps de chauffe.
2. Loi de Charles et Pression hydrostatique
La Loi de Charles stipule qu'à volume constant, la pression d'un gaz augmente avec la température ($P/T = k$). Dans une chaudière dont le circulateur est à l'arrêt, l'eau stagne et surchauffe.
La dilatation brutale de l'eau et de l'air emprisonné augmente la pression hydrostatique. Si le vase d'expansion est déjà saturé ou mal calibré, cette hausse de pression provoque l'ouverture de la soupape de sécurité. Tester le circulateur est donc la première étape pour comprendre pourquoi votre manomètre s'affole dès l'allumage.
3. Effet Joule : Le risque de surchauffe moteur
Lorsqu'un circulateur est bloqué (gommé) mais reste sous tension, l'énergie électrique ne peut plus être convertie en travail mécanique. Elle se dissipe alors intégralement par Effet Joule ($P = R \cdot I^2$) dans les bobinages du stator. Le corps de pompe devient brûlant au toucher, risquant de détruire l'isolant du moteur ou de griller le condensateur de démarrage.
4. Signes cliniques d'un circulateur gommé
Après une longue période d'arrêt (été), les sels minéraux et les boues (magnétite) s'accumulent au niveau de l'arbre moteur, créant un phénomène de collage. Voici comment le détecter :
- Radiateurs froids : La chaudière est à 80°C mais les tuyaux de départ restent tièdes à 2 mètres de l'appareil.
- Bourdonnement : Un bruit électrique sourd émane de la pompe, signe que le moteur tente de démarrer sans succès.
- Mise en sécurité : La chaudière affiche un code erreur "Surchauffe" ou "Défaut de circulation".
5. Protocole pas à pas : Le dégommage manuel
Le dégommage est une opération de maintenance de routine qui sauve de nombreuses installations chaque hiver :
- Préparation : Protégez l'électronique de la chaudière située sous la pompe avec un chiffon.

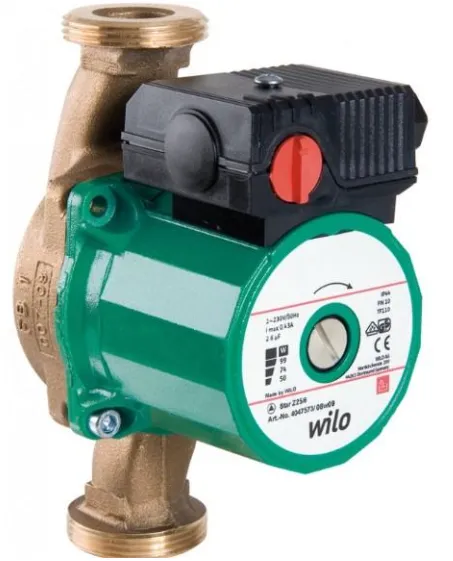

- Accès : Dévissez la grosse vis centrale (vis de dégommage) avec un gros tournevis plat. Un peu d'eau chaude peut s'écouler, c'est normal.
- Action : Insérez le tournevis dans la fente de l'axe moteur. Tentez de tourner manuellement. Si c'est dur, forcez par petits coups secs pour libérer l'arbre des boues.
- Validation : Remettez la chaudière en demande. Si l'arbre tourne et "repousse" votre tournevis, le circulateur est reparti.
6. Analyse technique : Vanne, Détendeur et Compresseur
Dans une installation moderne, le circulateur interagit avec d'autres organes :
- La Vanne 4 voies : Si le circulateur ne fournit pas assez de débit, la vanne mélangeuse ne peut plus réguler la loi d'eau correctement.
- Le Détendeur : Sur une PAC, le circulateur assure le débit à travers le condenseur. Sans flux, le cycle du fluide frigorigène s'emballe.
- Le Compresseur : Un défaut de circulation fait monter la pression du gaz frigorigène (HP), forçant le compresseur à s'arrêter par sécurité pour éviter sa destruction mécanique.
- L'Évaporateur : Un circulateur défaillant peut aussi impacter le cycle de dégivrage si l'échange est insuffisant côté hydraulique.
7. Normes DTU 65.16 et Maintenance saisonnière
Conformément au DTU 65.16, l'équilibrage et le test des pompes sont obligatoires lors de la mise en service. Un circulateur fatigué ou mal réglé peut faire chuter le COP global de votre installation de 20%. Klymafluid préconise l'installation de circulateurs haute efficacité à aimants permanents qui sont moins sujets au gommage grâce à un couple de démarrage supérieur.
