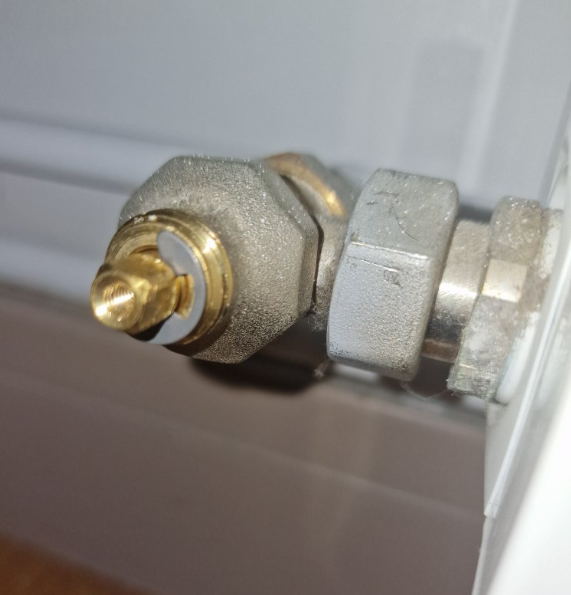

Comment régler soi-même un té de réglage ?

L'eau est un fluide "paresseux" : elle emprunte systématiquement le chemin de moindre résistance. Dans un réseau de chauffage, cela signifie que les radiateurs les plus proches de la chaudière accaparent tout le débit, tandis que les plus éloignés restent tièdes. Le té de réglage est l'organe de bridage micrométrique qui permet de forcer la répartition hydraulique pour un confort homogène.

"Un réseau mal équilibré peut augmenter votre facture de 10 à 15%. En réglant vos tés, vous optimisez le Delta T de votre chaudière, condition sine qua non pour maximiser la condensation et le COP de votre pompe à chaleur."

1. Thermodynamique : La puissance et le Delta T

La thermodynamique des fluides nous enseigne que la puissance thermique transmise ($P$) est le produit du débit massique ($q_m$), de la capacité thermique de l'eau ($C_p$) et de la différence de température entre le départ et le retour ($P = q_m \cdot C_p \cdot \Delta T$).

Si le débit est trop élevé (radiateur proche), le $\Delta T$ s'effondre, l'eau revient trop chaude à la chaudière, empêchant la condensation. À l'inverse, si le débit est trop faible (radiateur loin), le radiateur reste froid. L'objectif de l'équilibrage est de stabiliser ce $\Delta T$ autour de 15°C à 20°C pour chaque émetteur.

2. Loi de Charles : La dilatation volumique du réseau

La Loi de Charles ($V/T = k$) nous rappelle que le volume d'un fluide augmente avec la température. Dans un réseau de chauffage, cette dilatation modifie la pression différentielle aux bornes de chaque radiateur.

Le réglage du té permet de compenser ces variations de volume massique. Un réglage trop "ouvert" sur des radiateurs à forte inertie thermique peut déstabiliser la pression statique du reste du réseau. Comprendre cette loi permet de réaliser l'importance d'un réglage dynamique pour absorber les contraintes physiques du cycle de chauffe.

3. Effet Joule hydraulique : Les pertes de charge

L'Effet Joule, transposé à l'hydraulique, correspond à la dissipation d'énergie sous forme de chaleur due à la friction du fluide contre les parois. C'est ce qu'on appelle les pertes de charge. Plus un tuyau est long (radiateur éloigné), plus la perte de charge est importante.

Le té de réglage crée volontairement une perte de charge singulière sur les radiateurs proches pour "équilibrer" la résistance globale du réseau. C'est l'ajustement de ce coefficient $Kv$ qui garantit que le circulateur n'a pas besoin de forcer, réduisant ainsi l'usure prématurée de la pompe et les sifflements acoustiques.

4. Protocole de réglage : La méthode Klymafluid

Un équilibrage expert suit des étapes précises pour ne pas désorganiser le flux :

1. Mise en situation : Ouvrez tous les robinets thermostatiques au maximum (position 5).
2. Mesure Infrarouge : Relevez la température du tuyau de retour de chaque radiateur.
3. Bridage Proportionnel : Vissez à fond le té des radiateurs les plus chauds (proches), puis réouvrez par quarts de tour.
4. Ajustement du Delta T : L'objectif est d'obtenir une température de retour homogène sur l'ensemble de l'installation.

5. Analyse des organes : Vanne 4 voies et circulateur

Le réglage des tés influence directement les organes de sécurité de la chaufferie :

• Vanne 4 voies : Un retour d'eau mieux équilibré permet à la vanne mélangeuse de réguler avec plus de précision sans cycles saccadés.
• Circulateur : Un réseau équilibré réduit la pression différentielle requise, prolongeant la vie du moteur.
• Détendeur (PAC) : Sur une pompe à chaleur, une stabilité hydraulique garantit une détente optimale du fluide frigorigène.

6. Diagnostic : Pourquoi mon radiateur siffle ?

Un sifflement au niveau du robinet thermostatique est presque toujours le signe d'un sur-débit. La pression est trop forte car les autres radiateurs sont bridés ou fermés, ou parce que le té de ce radiateur est trop ouvert. Brider le té permet d'éliminer ce bruit parasite tout en préservant le confort acoustique de la pièce.
