L'Équilibrage Hydraulique : Pourquoi vos radiateurs ne chauffent pas tous pareil ?

Un système de chauffage central est une boucle dynamique où circule un fluide caloporteur. Pour que chaque pièce atteigne sa température de consigne, l'eau doit être répartie avec précision. L'équilibrage hydraulique consiste à ajuster les résistances du réseau pour que chaque émetteur reçoive le débit nominal nécessaire, ni plus, ni moins. Sans cette rigueur technique, votre confort et votre budget énergétique sont directement compromis.

1. Le principe physique : la loi de la moindre résistance

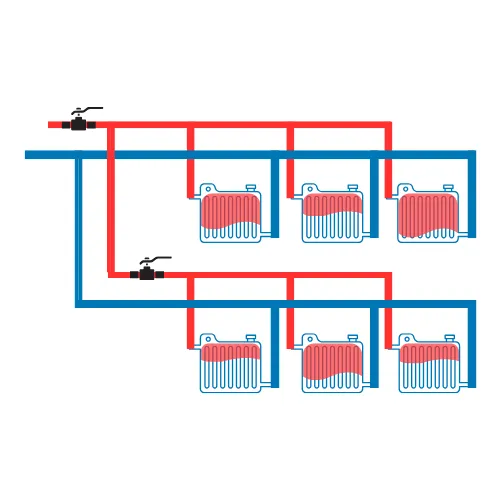

En hydraulique, l'eau se comporte comme l'électricité : elle suit systématiquement le chemin de la moindre perte de charge. Dans un réseau non équilibré, les radiateurs les plus proches du circulateur (la pompe) captent l'essentiel du débit. Il en résulte un débit excessif (sur-débit) pour les premiers et un débit insuffisant (sous-débit) pour les derniers.

Ce phénomène est régi par l'équation de Bernoulli et les lois sur les frottements visqueux. Plus une canalisation est longue et possède des coudes, plus sa résistance hydraulique est élevée. L'équilibrage permet de compenser ces disparités géométriques par une résistance mécanique artificielle au niveau des organes de réglage.

2. Thermodynamique : Delta T et Cycle de Carnot

Un équilibrage rigoureux repose sur une loi thermodynamique simple mais fondamentale : $P = Q \times \Delta T \times 1.16$. Pour délivrer la puissance thermique (P) prévue, il faut un débit (Q) précis associé à un écart de température ($\Delta T$) entre l'aller et le retour.

Si le débit est trop élevé (sur-débit), l'eau n'a pas le temps de céder ses calories. Le retour vers le générateur revient trop chaud. Dans le cas d'une chaudière à condensation, cela empêche la vapeur d'eau de condenser, ruinant le rendement. Pour une pompe à chaleur, un retour trop chaud dégrade le COP (Coefficient de Performance) car le cycle thermodynamique de compression/détente du fluide frigorigène perd en efficacité thermique.

3. Loi de Charles et dilatation des fluides

La Loi de Charles stipule qu'à pression constante, le volume d'un gaz augmente proportionnellement à sa température. Bien que nous travaillions ici avec un liquide, les poches d'air piégées par un mauvais équilibrage subissent cette loi. L'air, étant un isolant, bloque le passage de l'eau. Un réseau mal équilibré favorise la stagnation de l'air dans les points hauts des zones sous-alimentées.

4. Les symptômes d'un réseau "malade"

Le déséquilibre ne se traduit pas seulement par des différences de température. Il génère des bruits de circulation agaçants, souvent décrits comme des sifflements au niveau des têtes thermostatiques. Cela est dû à une vitesse de passage de l'eau trop élevée dans les vannes des radiateurs favorisés, provoquant des turbulences et de l'érosion.

5. Le calcul du débit et l'autorité de vanne

L'ingénierie Klymafluid calcule l'autorité de vanne. C'est le rapport entre la perte de charge de la vanne ouverte et la perte de charge totale du circuit. Pour une régulation efficace, une vanne doit posséder une autorité suffisante (généralement $> 0.3$). Sans équilibrage préalable, les vannes thermostatiques perdent leur autorité et fonctionnent en "tout ou rien", créant des instabilités de confort.

6. La méthode technique : les organes de réglage

Le DTU 65.16 impose la mise en place d'organes permettant l'équilibrage. L'installateur utilise deux leviers :

• Le Té de réglage : Situé en bas du radiateur sur le retour, il permet de brider manuellement la sortie d'eau pour créer une résistance artificielle compensant la proximité de la pompe.
• Les vannes à pré-réglage intégré : Les robinets thermostatiques modernes permettent de limiter le débit maximal directement sous la tête, garantissant que le radiateur ne "volera" pas le débit de son voisin lors de la mise en chauffe.

7. Composants : Circulateur, Détendeur et Vanne 4 voies

Le circulateur (pompe) est le moteur du flux. S'il doit compenser un déséquilibre massif par une pression excessive, il consomme davantage (Effet Joule) et s'use prématurément. Dans les installations complexes, la vanne 4 voies assure le mélange pour protéger le corps de chauffe ; un mauvais équilibrage perturbe ce mélange et peut provoquer des chocs thermiques.

Bien que le détendeur appartienne au circuit frigorifique de la PAC, son bon fonctionnement dépend de la capacité du circuit hydraulique à absorber la chaleur issue de l'évaporateur. Un débit instable côté eau entraîne une instabilité côté gaz.

8. Bénéfices et Performance Énergétique

L'équilibrage hydraulique est l'étape cruciale souvent oubliée lors d'une rénovation énergétique. Pourtant, c'est elle qui permet de valoriser l'investissement d'une PAC ou d'une chaudière gaz THPE.
