Lorsqu'on installe un nouveau radiateur ou une pompe à chaleur, on se concentre souvent sur la puissance thermique. Pourtant, la solidité de votre installation repose sur une fondation invisible : le réseau électrique. Un mauvais dimensionnement n'entraîne pas seulement une panne ; il représente le premier risque d'incendie domestique en France. Dans ce guide, nous allons décrypter ensemble comment alimenter votre chauffage en respectant les règles de l'art, sans avoir besoin d'être ingénieur.
1. La norme NF C 15-100 : Votre bouclier sécurité
En France, toute installation électrique doit se plier à la norme NF C 15-100. Ce n'est pas une simple suggestion technique, mais une obligation légale pour garantir la sécurité des personnes et des biens.

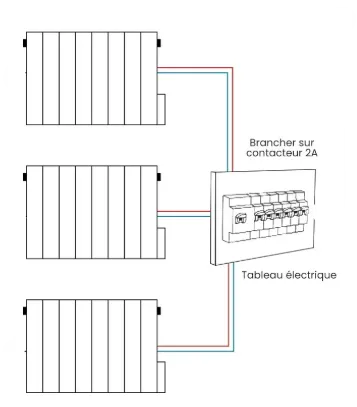

- Circuit dédié : Un radiateur ne doit jamais être branché sur une prise de courant classique. Il doit posséder son propre circuit qui remonte directement au tableau électrique.
- Pas de repiquage : On ne "tire" pas le courant d'un radiateur vers un autre. Chaque ligne est indépendante.
- Sortie de câble : Le raccordement doit se faire via une boîte de connexion murale (sortie de câble), jamais avec une fiche mâle/femelle.
2. Choisir la bonne section de câble : L'analogie du tuyau d'eau
Le câble électrique est le vecteur de l'énergie. Si le câble est trop fin pour la puissance demandée, il va chauffer. Imaginez vouloir faire passer le débit d'une lance à incendie dans un petit tuyau d'arrosage : la pression ferait éclater le tuyau. En électricité, c'est l'isolant du câble qui fond, provoquant un court-circuit.
Pour un réseau domestique standard, la norme impose :
- 1.5 mm² pour une puissance totale allant jusqu'à 3500 Watts.
- 2.5 mm² pour une puissance allant jusqu'à 4500 Watts.
3. Protection : Le rôle crucial du disjoncteur
Le disjoncteur est la sentinelle de votre tableau. Son rôle est simple : couper le courant s'il détecte que le câble transporte plus d'énergie qu'il ne peut en supporter. Pour protéger vos circuits de chauffage, on utilise généralement des disjoncteurs de 16A ou 20A selon la section de fil choisie.
N'oubliez pas l'interrupteur différentiel 30mA en tête de ligne. C'est lui qui vous protège contre l'électrocution en détectant les fuites de courant vers la terre.
4. Le Fil Pilote : Le cerveau du confort
Avez-vous remarqué ce petit fil noir souvent inutilisé derrière vos radiateurs ? C'est le fil pilote. Contrairement aux fils bleu (neutre) et marron (phase), il ne transporte pas de puissance. Il transporte des ordres.
Grâce à lui, vous pouvez centraliser la gestion de votre maison : passer tous les radiateurs en mode "Éco" la nuit ou en mode "Hors-gel" pendant vos vacances. C'est l'outil n°1 pour réduire vos factures sans sacrifier le confort. Attention : le fil pilote ne doit jamais être raccordé à la terre !
5. Cas particulier : Alimenter une Pompe à Chaleur (DTU 65.16)
Une Pompe à Chaleur (PAC) est un appareil bien plus complexe qu'un simple radiateur. Le DTU 65.16 précise les règles d'installation. Une PAC possède souvent un fort courant de démarrage (quand le compresseur s'élance).
Pour ces machines, on utilise souvent un disjoncteur de courbe D (accompagnement moteur) capable d'encaisser cette brève pointe de courant sans sauter inutilement. Le câble doit également être dimensionné pour supporter non seulement le fonctionnement normal, mais aussi les résistances d'appoint (le "back-up") qui s'activent par grand froid.
6. Check-list avant l'hiver : Les points de contrôle
Avant de relancer votre installation, effectuez ces quelques vérifications simples :
1. Le serrage des bornes : Avec le temps et les vibrations, les vis des disjoncteurs peuvent se desserrer. Un mauvais serrage crée des "points chauds".
2. L'état des câbles : Vérifiez qu'aucune gaine n'est jaunie ou craquelée derrière vos radiateurs.
3. Test du différentiel : Appuyez sur le bouton "Test" de votre interrupteur différentiel au tableau. S'il ne saute pas, il est hors d'usage.
