Emboîture vs Raccords : La Guerre des Jonctions

Sur les chantiers de grande envergure, le choix de la méthode de jonction des canalisations en cuivre ne se limite pas à une préférence technique ; c'est une décision stratégique qui impacte la thermodynamique du réseau, la rentabilité financière et la longévité structurelle. Entre l'emboîture (tulipage) et l'usage de raccords manufacturés (manchons, coudes), l'ingénieur doit arbitrer entre intégrité physique et productivité.

1. Mécanique des Fluides : Turbulence et Pertes de Charge

Toute jonction hydraulique crée une perturbation du flux. Dans le cas d'un raccord manufacturé, l'insertion du tube dans le manchon crée un épaulement interne. Selon l'équation de Bernoulli, cette réduction brutale de section, bien que millimétrique, induit une turbulence.

L'emboîture, si elle est réalisée avec un outil calibré, permet une continuité de diamètre intérieur presque parfaite. En limitant les "singularités" hydrauliques, on réduit les pertes de charge globales. Pour un réseau de 500 mètres sur un chantier tertiaire, la suppression de 200 raccords au profit d'emboîtures permet de soulager le circulateur et d'optimiser le cycle thermodynamique global.

2. Thermodynamique : Conductivité et Dilatation thermique

Le comportement du cuivre face aux variations de Pression et de Température est régi par la Loi de Charles. Dans un circuit de chauffage ou de fluide frigorigène, le cuivre subit des cycles de dilatation constants.

L'emboîture présente l'avantage d'avoir une seule zone de brasure. Le raccord manufacturé en impose deux. Statistiquement, doubler le nombre de brasures multiplie par deux le risque de fuite par capillarité insuffisante. De plus, la conductivité thermique est plus homogène sur une emboîture, évitant les "points chauds" locaux lors du passage de fluides haute température.

3. Effet Joule et dissipation : L'impact sur les jonctions

Bien que souvent associé à l'électricité, l'Effet Joule trouve une analogie dans la friction hydraulique. La friction de l'eau contre les parois internes d'un raccord mal ébavuré génère une dissipation d'énergie sous forme de chaleur et de vibrations.

Sur les installations de climatisation utilisant des compresseurs à vitesse variable, ces micro-vibrations peuvent, par résonance, fragiliser les jonctions les plus rigides. L'emboîture, étant plus souple mécaniquement car constituée du même métal que le tube porteur, absorbe mieux ces contraintes dynamiques que l'assemblage hétérogène tube/raccord/brasure.

4. Diagnostic étape par étape : La réalisation d'une emboîture

Pour garantir la fiabilité d'une jonction sur un gros chantier, Klymafluid préconise ce protocole rigoureux :

1. Recuit du tube : Chauffage de l'extrémité au rouge cerise pour modifier la structure cristalline du cuivre et le rendre malléable.

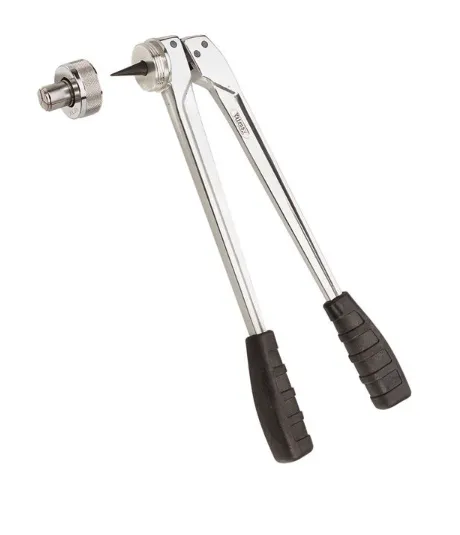

2. Élargissement : Utilisation d'un emboîteur hydraulique pour créer la "tulipe". La profondeur de l'emboîture doit être égale au diamètre du tube (Norme NF).
3. Ébavurage interne : Étape cruciale pour éviter les turbulences et l'érosion par cavitation.
4. Brasure : Application d'un métal d'apport (souvent cupro-phosphore ou argent) par capillarité.

5. Analyse technique des composants : Vanne 4 voies et Détendeur

Dans les systèmes complexes incluant des Pompes à Chaleur (PAC), les jonctions doivent résister aux inversions de cycle pilotées par la vanne 4 voies. Ces chocs de pression sollicitent violemment les jonctions proches du compresseur.

Le détendeur, quant à lui, crée une chute de pression brutale qui génère du froid. Les jonctions à ce niveau subissent des contraintes cryogéniques. Ici, l'emboîture brasée à l'argent est souvent préférée aux raccords à sertir, car ces derniers supportent mal les écarts thermiques extrêmes (dilatation des joints élastomères).

6. Étude de Rentabilité : Coût matière vs Temps de main d'œuvre

C'est ici que l'étude comparative devient fascinante pour le gestionnaire de projet.

• Raccords : Coût d'achat élevé (ex: 2€ le manchon Ø22), mais rapidité d'exécution. Pas besoin de recuire le cuivre.
• Emboîture : Coût matière nul (on utilise le tube lui-même), mais temps de main d'œuvre plus long (recuit + tulipage).

7. Conformité NF et DTU 65.16 : Le cadre légal

Le DTU 65.16 (installations de pompes à chaleur) et le DTU 61.1 (installations gaz) encadrent strictement ces pratiques. Pour le gaz, l'emboîture est autorisée uniquement si elle est réalisée par expansion à chaud et brasée. Pour le chauffage, la norme NF exige que le recouvrement soit suffisant pour garantir la résistance à la pression nominale (PN16 ou PN25).

L'utilisation de raccords à sertir gagne du terrain pour sa rapidité, mais l'emboîture reste la référence absolue en termes de COP (Coefficient de Performance) hydraulique, car elle offre la section de passage la plus fluide et la moins perturbatrice pour les circulateurs de classe A.
