Lecture de Plaque Signalétique : Décoder le Générateur

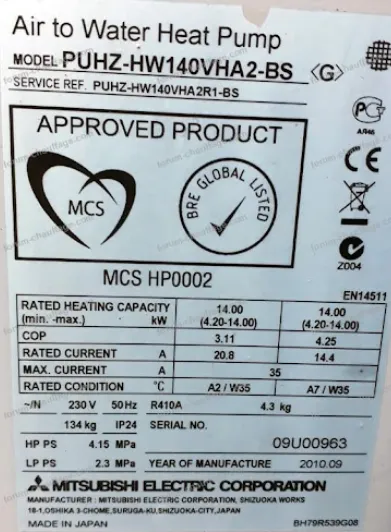

La Lecture de Plaque Signalétique est l'acte premier de tout diagnostic expert. Bien plus qu'une simple étiquette, elle constitue la "carte d'identité" physique et mathématique du système. Pour un technicien Klymafluid, décoder ces caractéristiques permet de valider la conformité du cycle thermodynamique et d'anticiper les défaillances des composants critiques comme le compresseur ou le détendeur.

1. Signatures Thermodynamiques : Le Fluide et la Charge

Sur toute pompe à chaleur (PAC) ou groupe frigorifique, la plaque signalétique mentionne impérativement la nature du fluide frigorigène (ex: R32, R410A, R290). Ce choix de fluide dicte la relation Pression/Température du système.

La charge nominale (ex: 1.45 kg) est critique. Une variation de seulement 10% de cette charge peut altérer le fonctionnement de l'évaporateur et provoquer un givrage excessif ou une surchauffe du compresseur. En croisant le type de fluide avec la charge, nous calculons l'équivalent CO2 (GWP x Charge), une donnée légale obligatoire pour le suivi des gaz à effet de serre.

2. Analyse des Puissances et Rendements (COP / SCOP)

La plaque distingue la puissance calorifique (fournie) de la puissance absorbée (consommée). Le ratio entre les deux définit le COP (Coefficient de Performance) instantané.

L'œil de l'expert : Attention aux conditions de mesure (ex: A7/W35). Un COP de 4.5 à +7°C extérieur peut chuter drastiquement à -7°C. La lecture attentive permet de vérifier si le générateur est capable de couvrir les déperditions du bâti lors de la température de base régionale, conformément au DTU 65.16.

3. Caractéristiques Électriques et Protections

Le décodage électrique inclut la tension (V), la fréquence (Hz) et surtout l'intensité maximale (A). On y retrouve souvent le LRA (Locked Rotor Amps), qui correspond à l'intensité de démarrage du compresseur.

Cette donnée est cruciale pour le dimensionnement des protections (disjoncteurs courbe D) et des câbles. Une sous-estimation ici conduit inévitablement à un échauffement par Effet Joule dans les borniers, source fréquente d'incendies électriques ou de pannes intermittentes du système inverter.

4. Pressions de Service et Limites de Sécurité

La plaque indique le PS (Pressure Service) ou la pression maximale admissible. Pour le R32, les pressions en haute pression (HP) peuvent atteindre 42 bars.

En phase de diagnostic, si les manomètres indiquent une pression proche du PS alors que la température extérieure est clémente, cela révèle un défaut d'échange au niveau du condenseur ou un blocage du détendeur. Le respect de ces limites garantit la longévité mécanique des vannes et de la vanne 4 voies.

5. Protocole de Diagnostic via les données Plaque

Lors d'une intervention, Klymafluid suit ce protocole de vérification :

1. Identification du modèle : Vérification de l'année de fabrication (obsolescence prévisible).
2. Relevé de l'intensité nominale : Comparaison avec la mesure réelle à la pince ampèremétrique.
3. Vérification de la charge : Calcul de la surchauffe et du sous-refroidissement basés sur le fluide indiqué.
4. Test des limites : Validation du fonctionnement des sécurités HP/BP selon les seuils gravés.

6. Analyse technique : Organes de régulation

La plaque signalétique nous renseigne indirectement sur la technologie des composants internes. Une mention "Inverter" implique un compresseur à vitesse variable et souvent un détendeur électronique.

La Vanne 4 voies, responsable de l'inversion de cycle (mode dégivrage ou climatisation), doit supporter les pressions maximales indiquées. Si la plaque mentionne une pression de service élevée, la vanne doit être capable de commuter sans fuite interne, garantissant l'intégrité du flux thermique vers l'unité intérieure.

7. Conformité NF et Normes Environnementales

La présence du marquage CE et des labels (Eurovent, NF PAC) sur la plaque assure que le matériel a été testé en laboratoire indépendant. Les données de puissance acoustique (dB) y sont également présentes, indispensables pour le respect du voisinage et de la réglementation sur les bruits de voisinage.

En résumé, la plaque signalétique est la pierre de Rosette du génie thermique. Sa disparition ou son illisibilité complique l'entretien et rend toute recharge de fluide hasardeuse. Chez Klymafluid, nous archivons systématiquement une photo haute résolution de cette plaque pour chaque client.
