Le Groupe de Sécurité : Les 3 rôles vitaux de cet organe obligatoire

Le groupe de sécurité est l'organe de protection le plus critique de votre installation de production d'eau chaude. Souvent ignoré jusqu'à l'apparition d'une fuite, il remplit pourtant des fonctions thermodynamiques et sanitaires indispensables. Analyse technique d'un composant obligatoire régenté par la norme NF EN 1487.

"Installé obligatoirement sur l'arrivée d'eau froide de tout générateur d'eau chaude à accumulation, le groupe de sécurité est le 'fusible' hydraulique de votre installation. Un dysfonctionnement ici, et c'est toute l'intégrité de la cuve qui est menacée."

1. Thermodynamique et Mécanique des Fluides : Pression et Température

D'un point de vue thermodynamique, la cuve d'un chauffe-eau est un système clos sujet à des transferts d'enthalpie massifs lors de la montée en température. L'eau, en absorbant l'énergie thermique, voit son agitation moléculaire s'intensifier. Contrairement aux gaz, l'eau liquide est quasi incompressible.

Cela signifie que toute augmentation de température entraîne une hausse de pression immédiate et violente sur les parois internes de la cuve. Le groupe de sécurité agit comme un régulateur de pression statique, évitant que les contraintes mécaniques ne dépassent la limite d'élasticité de l'acier émaillé ou de l'inox de votre ballon.

2. Loi de Charles : La dilatation volumique de l'eau

La Loi de Charles ($V/T = k$) nous enseigne qu'à pression constante, le volume d'un fluide augmente proportionnellement à sa température. Dans le cas d'un chauffe-eau de 200 litres passant de 15°C à 65°C, l'expansion volumique représente environ 4 à 6 litres d'eau supplémentaire.

Sans le groupe de sécurité, ce surplus de volume ne pourrait s'évacuer, provoquant une montée en pression dépassant les 20 bars, bien au-delà des 7 bars nominaux supportés par les cuves standards. Le goutte-à-goutte que vous observez pendant la chauffe n'est pas une panne, c'est l'application directe de la thermodynamique pour préserver l'intégrité structurelle de l'appareil.

3. Effet Joule : Friction, sédimentation et soupape

L'Effet Joule ($P = R \cdot I^2$), bien que d'origine électrique au niveau de la résistance du chauffe-eau, trouve une analogie mécanique dans le groupe de sécurité. Le calcaire agit comme une résistance abrasive. Lors des micro-écoulements de soupape, le dépôt de sédiments sur le siège de la soupape crée une rugosité.

Cette rugosité empêche la fermeture hermétique du joint, créant une fuite permanente. Une fuite de groupe de sécurité non traitée peut représenter un gaspillage de plus de 150 litres par jour, impactant lourdement l'efficacité énergétique globale et le COP du bâtiment.

4. Les 3 rôles vitaux du groupe de sécurité

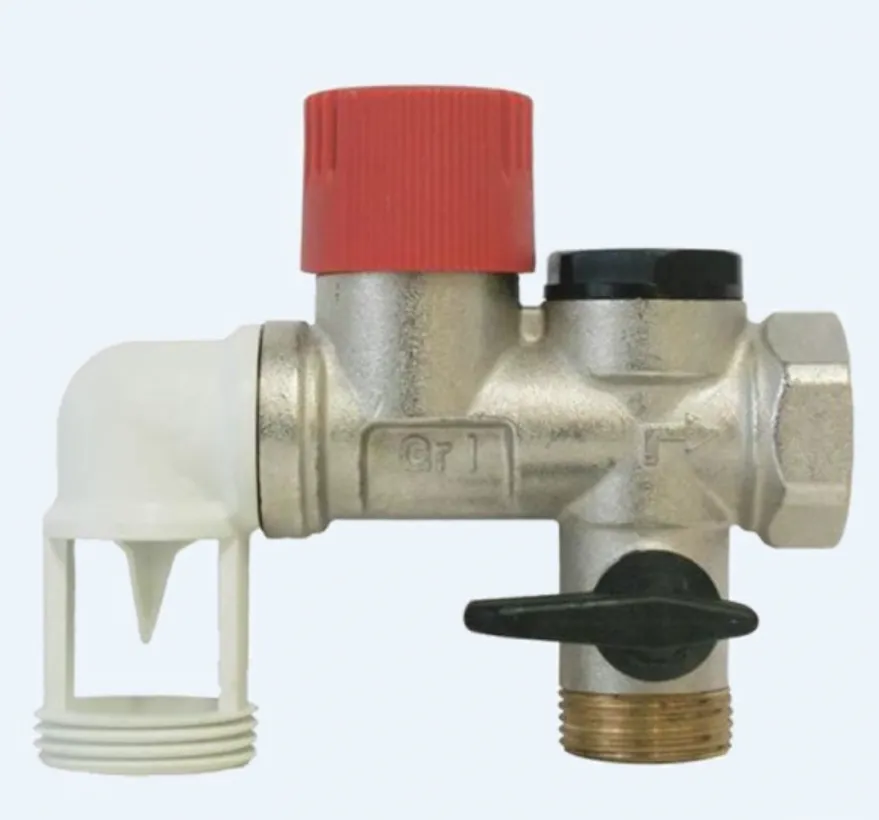

Le groupe de sécurité n'est pas qu'une simple vanne, c'est un combiné de trois fonctions distinctes définies par la norme NF EN 1487 :

• La Soupape de sécurité : Tarée à 7 bars, elle s'ouvre pour évacuer l'expansion volumique de l'eau pendant la chauffe.
• Le Clapet anti-retour : Il empêche l'eau chaude de refouler dans le circuit d'eau froide potable, évitant ainsi la pollution thermique et bactérienne du réseau.
• La Vanne d'arrêt : Permet d'isoler le chauffe-eau du réseau pour toute intervention de maintenance (remplacement de résistance, détartrage).

5. Analyse technique : Impact sur le Compresseur et le COP

Sur les chauffe-eau thermodynamiques (CET), le groupe de sécurité interagit directement avec le cycle thermodynamique :

• Compresseur : Si le groupe fuit, le compresseur doit fonctionner plus longtemps pour compenser la perte d'eau chaude remplacée par de l'eau froide, augmentant l'usure prématurée des clapets.
• Détendeur : Les variations brutales de pression dues à un groupe défaillant peuvent perturber la régulation du détendeur électronique sur certains modèles haute performance.
• COP : Un groupe fuyard fait s'effondrer le coefficient de performance saisonnier, transformant une machine économique en un gouffre énergétique.

6. Diagnostic étape par étape des pannes de groupe

Suivez ce protocole expert Klymafluid :

1. Observation du goutte-à-goutte : S'il s'arrête après la chauffe, le groupe est sain. S'il continue 24h/24, le siège est entartré ou la pression réseau est trop haute.
2. Test de pression : Utilisation d'un manomètre. Si $P > 4$ bars à l'entrée, un réducteur de pression est indispensable.
3. Vérification du clapet : Fermez l'arrivée d'eau froide au groupe ; si le compteur tourne encore, le clapet anti-retour est fuyard.

7. Solutions de protection et conformité DTU 65.16

Conformément au DTU 65.16, tout remplacement de chauffe-eau doit s'accompagner de la pose d'un groupe de sécurité neuf. Pour optimiser l'installation, Klymafluid recommande l'installation d'un vase d'expansion sanitaire entre le chauffe-eau et le groupe. Cela permet d'absorber la dilatation sans évacuer d'eau, économisant ainsi des milliers de litres par an et protégeant la soupape de l'usure prématurée.
