Canalisations gelées : comment agir sans provoquer d'éclatement ?

En période de grand froid, le gel des canalisations est une urgence absolue. Au-delà de la coupure d'eau, c'est l'intégrité de votre réseau qui est en jeu. L'eau, en passant de l'état liquide à l'état solide, augmente de volume et exerce une contrainte mécanique interne capable de rompre les soudures et les raccords les plus solides.

1. La physique du gel : pourquoi les tuyaux cassent ?

Contrairement aux idées reçues, ce n'est pas toujours l'expansion de la glace à l'endroit précis du bouchon qui fait éclater le tuyau. La formation d'un bouchon de glace crée une pression hydrostatique extrême entre le bouchon et le robinet fermé.

Lorsqu'un segment gèle, il agit comme un piston. Puisque l'eau est un fluide quasi-incompressible, l'expansion de la glace vers les parties encore liquides augmente la pression interne de manière exponentielle (pouvant dépasser les 100 bars). C'est cette pression qui finit par faire céder le point le plus faible de la conduite, souvent à plusieurs mètres du gel effectif.

2. Thermodynamique et Diagramme de Phase de l'Eau

La transition de phase de l'eau obéit aux lois de la thermodynamique. À 0°C (sous 1 atm), l'eau subit un changement d'état exothermique. Ce qui est crucial pour le plombier, c'est la Loi de Charles appliquée de manière indirecte via la densité : la masse volumique de la glace est d'environ 917 kg/m³, contre 1000 kg/m³ pour l'eau liquide.

Cette dilatation isobare est irrésistible. Même le cuivre écroui, capable de résister à des pressions de service de 40 bars, ne peut contenir la poussée volumique du gel. En ingénierie Klymafluid, nous analysons la cinétique de refroidissement : plus le refroidissement est lent, plus les cristaux de glace sont gros et structurellement résistants, augmentant le risque de bouchon hermétique.

3. Localiser le bouchon de glace stratégiquement

L'utilisation d'un thermomètre infrarouge ou laser permet de détecter les chutes de température anormales le long d'une cloison. Un tube affichant -2°C en surface est la signature thermique d'un blocage solide imminent ou déjà formé.

4. Méthodes de dégivrage sécurisées (Expertise Pro)

Le dégivrage doit être progressif pour éviter le stress thermique des matériaux et respecter la dilatation contrôlée :

• Ouverture des vannes : Ouvrez toujours le robinet d'eau chaude et froide. Cela permet d'évacuer l'eau dès qu'elle fond et surtout de libérer la pression accumulée entre le bouchon et la sortie.
• Sèche-cheveux ou décapeur thermique réglé au minimum : Balayez la zone sans jamais rester statique. Une chaleur localisée trop intense sur du cuivre peut altérer les soudures à l'étain.
• Ruban chauffant temporaire : Si le tube est accessible, l'enrouler d'un câble chauffant autorégulant est la méthode la plus sûre car elle diffuse une chaleur homogène.
• Linges chauds : L'enveloppement avec des tissus imprégnés d'eau chaude (50°C) utilise la conduction thermique sans risque de choc de température.

5. Analyse des Composants : Vannes, Détendeur et Compresseur

En génie climatique, nous surveillons particulièrement les organes de régulation lors d'un gel. Le détendeur ou réducteur de pression peut voir sa membrane endommagée par la contre-pression du gel. De même, un clapet anti-retour bloqué par le givre peut provoquer des retours d'eau polluée vers le réseau public.

Dans les systèmes incluant une pompe à chaleur (PAC), le gel du circuit extérieur peut impacter le compresseur si le fluide frigorigène ne circule plus correctement ou si l'échangeur à plaques éclate. La vanne 4 voies de dégivrage doit être fonctionnelle pour inverser le cycle thermodynamique et protéger l'unité extérieure par injection de gaz chaud, selon les normes NF et DTU 65.16.

6. Solutions Klymafluid : Calorifugeage et Mise hors-gel

L'expertise Klymafluid permet de pérenniser vos installations contre les épisodes climatiques extrêmes :

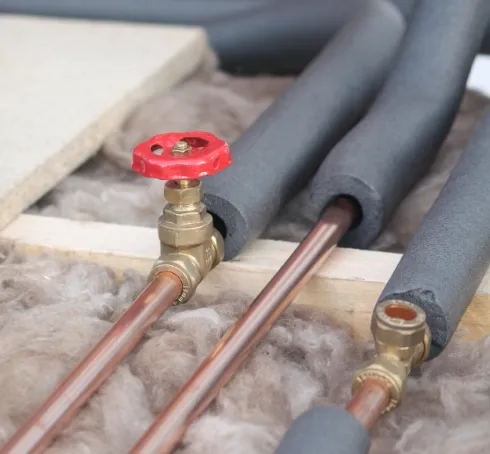

1. Calorifugeage technique : Pose de coquilles en mousse élastomère à cellules fermées (Type Armaflex) dont le coefficient de conductivité thermique $\lambda$ est extrêmement bas.
2. Câbles chauffants antigel : Installation de rubans chauffants avec thermostat intégré, s'activant automatiquement sous 5°C.
3. Robinetterie de jardin Antigel : Remplacement de vos vannes classiques par des robinets à purge automatique intégrée (système à tige longue).
4. Audit de réseau : Identification des ponts thermiques dans vos combles et sous-sols via caméra thermique.
