Le choix des joints d'étanchéité en plomberie

Dans le monde de la plomberie et du génie climatique, l'étanchéité n'est pas une option, c'est une science. Choisir le mauvais joint pour un raccord, c'est s'exposer à des dégâts des eaux lents mais dévastateurs. Ce guide exhaustif vous apprend à identifier chaque matériau pour garantir des jonctions pérennes, en tenant compte des contraintes de Pression/Température et des principes fondamentaux du transport des fluides.

I. Thermodynamique et comportement des matériaux

Pour comprendre l'étanchéité, il faut d'abord appréhender les lois physiques qui régissent les réseaux. La Loi de Charles nous enseigne que le volume d'un fluide (ou d'un gaz résiduel) augmente proportionnellement à sa température à pression constante. Dans un circuit de chauffage central régi par le DTU 65.16, les joints subissent des cycles de dilatation permanents.

L'Effet Joule intervient également lors des passages de fluides dans des restrictions : une variation brutale de section peut induire des micro-variations de température locales. Un joint mal adapté perdra ses propriétés élastiques (phénomène de relaxation de contrainte) et provoquera une fuite. C'est pourquoi le choix du matériau est dicté par le cycle thermodynamique de l'installation, qu'il s'agisse d'eau sanitaire ou de fluide frigorigène.

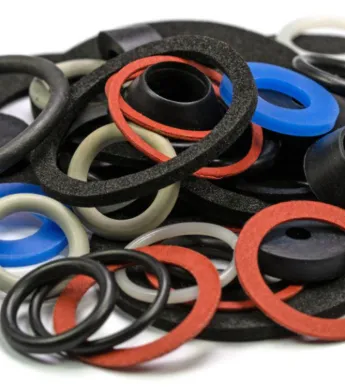

II. Les joints fibre (Vulcanisée) : Le standard métallique

De couleur rouge brique, ces joints sont composés de fibres de cellulose vulcanisées. Ils sont conçus pour les raccords à portée plate entre deux éléments métalliques (laiton, acier, cuivre). Leur particularité ? Ils gonflent légèrement au contact de l'eau, assurant une étanchéité parfaite après quelques minutes.

III. Les joints en élastomère : Souplesse et versatilité

Souvent noirs, ces joints (Caoutchouc ou EPDM) sont indispensables pour les serrages modérés. On les retrouve principalement dans les siphons, les bondes d'évacuation et les flexibles de douche. Leur grande élasticité permet de compenser des portées de joints imparfaites ou des matériaux souples comme le polymère.

Joint Mouche

Joint conique en élastomère noir. Crucial pour l'étanchéité des pipes de WC. Sa forme permet d'absorber les vibrations et les légers désalignements.

Joint de Clapet

Joint plein en caoutchouc. Il assure l'arrêt total du flux dans les têtes de robinet à clapet par compression axiale répétée.

IV. Les joints CSC : Pour le chauffage et le gaz

Les joints CSC (Composite Sans Caoutchouc), souvent bleus ou verts, sont des joints haute résistance. Ils supportent des pressions et des températures bien plus élevées que la fibre classique. Ils sont composés de fibres aramides liées par du caoutchouc NBR à haute densité.

Ils sont obligatoires pour les raccordements de chaudières, les circuits de fluide frigorigène et les installations de gaz (norme NF Gaz). Dans un système avec pompe à chaleur, où le COP dépend de la stabilité des pressions, l'utilisation de joints CSC sur les départs de l'échangeur à plaques est une garantie de sécurité contre les fuites lentes.

V. Joints toriques, Téflon et Filasse : Les cas complexes

Tous les raccords n'ont pas de portée plate. Pour l'étanchéité radiale, nous utilisons le Joint Torique. Ce dernier doit être systématiquement lubrifié avec de la graisse silicone pour éviter le pincement lors de l'insertion.

Joint Torique (O-Ring)

Assure l'étanchéité radiale par compression latérale. Utilisé dans les têtes de mitigeurs, les détendeurs et les raccords rapides.

Ruban Téflon (PTFE)

Idéal pour les filetages fins sans portée plate. Le PTFE possède un coefficient de friction extrêmement faible, facilitant le serrage mécanique.

VI. Analyse des composants : PAC et réseaux pressurisés

Dans une installation moderne incluant une Pompe à Chaleur (PAC), l'étanchéité des composants internes est critique. La Vanne 4 voies, qui permet l'inversion du cycle frigorifique, utilise des joints spécifiques capables de supporter des variations brutales de Pression/Température. Une défaillance de joint interne ici provoquerait une communication entre la haute et la basse pression, effondrant le rendement énergétique de la machine.

De même, au niveau du compresseur, les joints d'étanchéité des tubulures de refoulement doivent résister à des températures dépassant souvent 80°C. Si l'étanchéité flanche, le fluide frigorigène s'échappe, ce qui empêche l'évaporateur de capter les calories extérieures et finit par détruire le moteur par manque de lubrification.
