Humidité sur les tuyaux : Condensation ou fuite réelle ?

Découvrir de l'eau sur ses canalisations provoque souvent une inquiétude légitime. Pourtant, en plomberie et génie climatique, une tuyauterie mouillée n'est pas systématiquement le signe d'une rupture. Faire la distinction entre condensation atmosphérique et micro-suintement mécanique est la première étape pour protéger votre habitat. Dans cet audit technique, nous explorons les lois de la thermodynamique et les solutions professionnelles pour stabiliser l'hygrométrie de vos réseaux.

1. Comprendre le phénomène du point de rosée

2. Thermodynamique des fluides et Loi de Charles

Le comportement des fluides dans vos canalisations est régi par des principes thermodynamiques stricts. La Loi de Charles stipule que le volume d'un gaz est proportionnel à sa température à pression constante ($V \propto T$). Bien que nous manipulions ici des liquides (incompressibles), l'air entourant le tuyau obéit à cette loi.

Lorsque l'air chaud et dilaté se rapproche du tube froid, il subit une contraction brutale. Sa capacité à maintenir l'eau sous forme de vapeur (pression de vapeur saturante) s'effondre, provoquant le changement d'état liquide. En génie climatique, le COP (Coefficient de Performance) d'une installation peut être indirectement affecté par ces pertes thermiques parasites si le réseau n'est pas correctement isolé, car chaque perle d'eau formée est une calorie (ou frigorie) perdue.

3. Identifier le suintement sur soudure ou raccord

4. Analyse des composants : Vannes, Détendeurs et Compresseurs

Dans les systèmes complexes comme les pompes à chaleur (PAC) ou les chauffe-eau thermodynamiques, la condensation peut apparaître sur des composants critiques :

• Le Détendeur : C'est ici que le fluide frigorigène subit une chute de pression brutale, créant une zone de froid intense. Une condensation excessive ici peut geler et bloquer le mécanisme.
• La Vanne 4 voies : Si elle fuit thermiquement, elle peut provoquer de la condensation sur des lignes censées rester sèches.
• Le Compresseur : Le retour de gaz froid vers le compresseur doit être surveillé. Une "condensation de retour" excessive peut indiquer un mauvais réglage du cycle thermodynamique, risquant d'endommager les clapets du compresseur.

5. L'oxydation perforante et le vert-de-gris

Lorsque vous observez des dépôts de carbonate de cuivre (les fameuses traces vertes), cela indique un suintement ancien. L'eau s'échappe en quantité infime, s'évapore au contact du métal et laisse derrière elle des minéraux qui attaquent le tube. Une fuite "sèche" aujourd'hui peut se transformer en dégât des eaux demain sous l'effet de la pression du réseau.

Selon la Loi de Joule appliquée à la corrosion (puissance dissipée par la résistance de surface), les zones de contact entre différents métaux (cuivre/acier) accélèrent ce processus en présence d'humidité. C'est pourquoi le DTU impose l'utilisation de raccords diélectriques.

6. Solutions techniques : Calorifugeage et Normes DTU

Pour éradiquer ces désagréments, l'accompagnement Klymafluid repose sur deux axes conformes aux normes NF et DTU 65.16 :

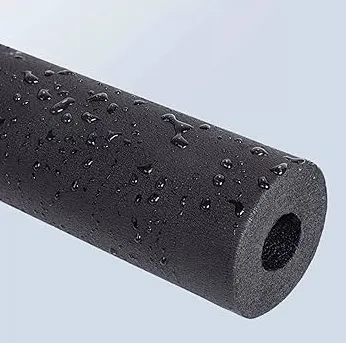

• Le Calorifugeage : Pose de manchons en mousse élastomère haute densité (20mm minimum) pour casser le pont thermique et supprimer la condensation. L'étanchéité aux joints du manchon est cruciale pour éviter que l'air ne s'infiltre dessous.
• La Réparation pro : Remplacement des joints par des modèles en EPDM haute température ou reprise des soudures avec un brasage fort (cuivre-phosphore) pour garantir une étanchéité structurelle.
