Vitesse de circulation : Éviter l'érosion et les bruits hydrauliques

Dans un réseau de plomberie, la vitesse de circulation de l'eau est un paramètre invisible mais crucial. Vouloir faire passer trop d'eau dans un tuyau trop petit force l'accélération du fluide, entraînant des conséquences graves sur le confort acoustique et la pérennité structurelle des réseaux.

1. Thermodynamique : Énergie cinétique et frottements

La thermodynamique nous enseigne que l'énergie ne se perd pas, elle se transforme. Dans une canalisation, l'énergie cinétique de l'eau ($E_c = 1/2 mv^2$) est directement liée à sa vitesse. Lorsque cette vitesse augmente, une partie de cette énergie est convertie en chaleur et en vibrations par le biais des frottements contre les parois internes.

À haute vitesse, l'écoulement devient turbulent (nombre de Reynolds élevé). Cette turbulence altère l'enthalpie du système et provoque des micro-chocs répétés contre les parois, accélérant l'usure prématurée des tubes, en particulier sur le cuivre où la couche protectrice d'oxyde est littéralement "rabotée" par le flux.

2. Loi de Charles : Impact des gaz dissous

La Loi de Charles ($V/T = k$) stipule qu'à pression constante, le volume d'un gaz augmente avec la température. Dans un réseau hydraulique, l'eau contient toujours des gaz dissous. À haute vitesse de circulation, ces gaz subissent des variations de pression locales brutales (phénomène de cavitation).

Lorsque la vitesse est excessive, la chute de pression locale peut libérer ces gaz, créant des bulles qui, en implosant, détériorent les composants métalliques. Maîtriser la vitesse, c'est garantir que le volume gazeux reste stable et dissous, préservant ainsi le silence de l'installation et l'intégrité de l'évaporateur.

3. Effet Joule : Dissipation thermique par friction

Bien que l'Effet Joule ($P = R \cdot I^2$) soit électrique, son analogie hydraulique est la perte de charge. Tout comme une résistance s'oppose au passage du courant, la rugosité du tube s'oppose au passage de l'eau.

Plus la vitesse est élevée, plus la "résistance" hydraulique augmente, transformant l'énergie de pression en chaleur inutile. Cette dissipation d'énergie oblige les circulateurs à forcer davantage, réduisant drastiquement le COP global de votre installation thermique. Une vitesse modérée est l'assurance d'un cycle thermodynamique optimisé.

4. Normes NF et DTU : Les limites de vitesse

Le DTU 60.1 et le DTU 65.16 encadrent strictement les vitesses de circulation pour protéger les réseaux. En distribution intérieure, la vitesse ne devrait jamais excéder 1,5 m/s en sous-sol et 2 m/s en colonne montante.

Ces normes visent à limiter les nuisances sonores (bruit d'eau qui "court" dans les murs) et à prévenir la fatigue mécanique des raccords. Chez Klymafluid, nous dimensionnons systématiquement les sections pour rester sous ces seuils critiques, garantissant une installation inaudible et durable.

5. Analyse technique : Vanne 4 voies, Détendeur et Compresseur

La vitesse de circulation impacte directement les composants critiques d'une pompe à chaleur :

• Vanne 4 voies : Un flux trop rapide peut créer des turbulences internes gênant le basculement du tiroir lors du dégivrage.
• Détendeur : Le détendeur gère le fluide frigorigène. Un débit d'eau excessif dans l'échangeur secondaire peut fausser la mesure de surchauffe et provoquer des instabilités de cycle.
• Compresseur : Véritable cœur du système, il est dimensionné pour un delta de température précis. Une vitesse d'eau inadéquate empêche le transfert calorique optimal, forçant le compresseur à travailler hors de sa zone de rendement.

6. Diagnostic étape par étape des nuisances sonores

Comment identifier une vitesse excessive ? Suivez notre protocole :

1. Audit acoustique : Identifiez si le sifflement est permanent (vitesse élevée) ou ponctuel (air dans le réseau).
2. Test de débit : Mesurez le temps de remplissage d'un volume connu. Comparez avec le diamètre du tube.
3. Contrôle de pression : Une pression d'entrée trop forte augmente mécaniquement la vitesse de sortie.

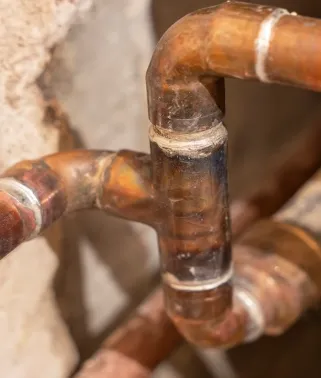

4. Inspection thermique : Une usure par érosion crée souvent des points chauds localisés sur les coudes en cuivre avant le percement.

7. Tableau des vitesses par matériau
