Disconnecteur BA : La Barrière Sanitaire Absolue pour Protéger votre Eau Potable

Dans le métier d'installateur thermique et sanitaire, la sécurité des réseaux est souvent résumée à la gestion des fuites ou de la pression. Pourtant, le danger le plus grave est invisible : le retour de flux. Imaginez une chute brutale de pression sur le réseau public (casse de canalisation de ville, intervention des pompiers sur une borne incendie). Cette dépression crée un effet de siphonnage capable d'aspirer l'eau stagnante, chargée de produits chimiques, d'inhibiteurs de corrosion ou de bactéries, provenant de votre circuit de chauffage directement vers le réseau d'eau potable.

Sans un organe de coupure actif, l'eau que vous utilisez pour cuisiner ou vous doucher pourrait être contaminée par des fluides de Classe 4 (risques biologiques ou chimiques importants). Le disconnecteur BA est l'unique barrière sanitaire capable de garantir une séparation physique totale en cas d'anomalie. Pour le technicien, c'est une responsabilité juridique ; pour le client, c'est une garantie vitale.

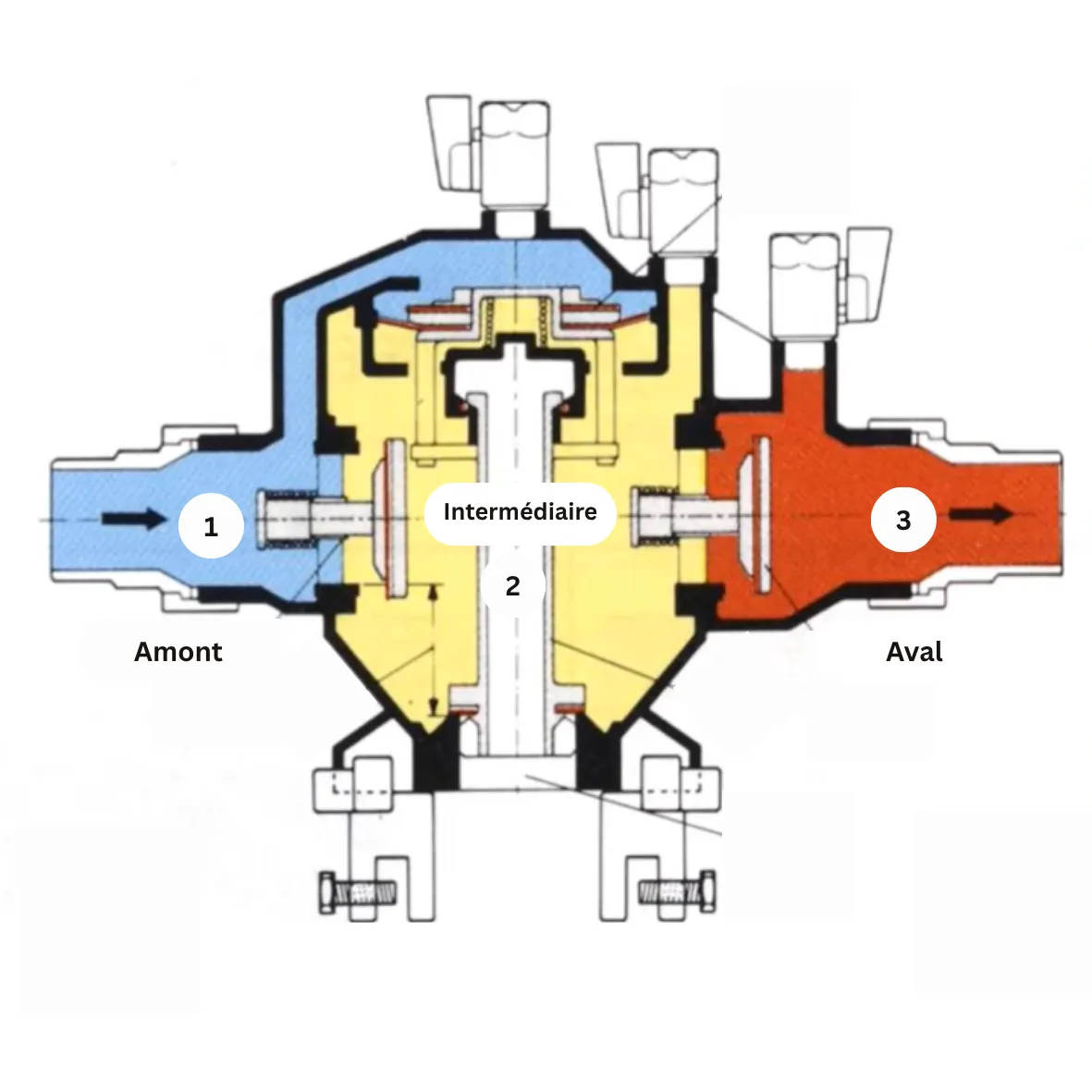

Le secret de l'efficacité du disconnecteur BA réside dans sa conception en trois compartiments hydrauliques indépendants, gérés par une membrane de régulation de pression différentielle :

• Zone P1 (Amont) : C'est l'entrée d'eau potable. En fonctionnement normal, la pression y est maximale.
• Zone P2 (Intermédiaire / Réduite) : Cette chambre est située entre les deux clapets anti-retour. La pression y est maintenue inférieure à P1 d'environ 140 mbar grâce à une décharge mécanique.
• Zone P3 (Aval) : C'est la sortie vers l'installation.

La Rupture de Charge : L'entonnoir de garde d'air situé sous le dispositif n'est pas là par hasard. Si la pression amont chute ou si une contre-pression aval survient, la soupape de décharge s'ouvre instantanément. L'eau est évacuée à l'égout, créant un vide d'air physique. Aucune molécule d'eau contaminée ne peut physiquement franchir ce vide pour remonter vers le réseau potable. C'est la seule garantie réelle contre les fluides toxiques.

Un disconnecteur BA mal installé est un disconnecteur qui finira par fuir ou par devenir inopérant. Voici les règles d'or du terrain :

• Emplacement stratégique : Le dispositif doit être placé dans un local non inondable, à l'abri du gel, et rester accessible pour les tests annuels. Évitez les points bas où les sédiments s'accumulent.
• Le Filtre à Tamis (Indispensable) : C'est le "tueur" de disconnecteurs. Sans filtre en amont, la moindre particule de calcaire ou de sable viendra se loger sur le siège du clapet amont, empêchant sa fermeture et provoquant une fuite permanente à l'égout.
• La Règle de la Garde d'Air : L'entonnoir de décharge doit être raccordé à l'égout avec une rupture de charge (distance d'au moins 20 mm entre le bec de décharge et l'entonnoir). Cela empêche toute contamination bactérienne par remontée d'égout.

La question la plus fréquente des clients est : "Pourquoi mon disconnecteur coule-t-il à l'égout alors que je ne touche à rien ?". En tant que technicien, votre diagnostic doit être précis :

1. Salissures sur les clapets : C'est la cause dans 90% des cas. Une impureté empêche l'étanchéité parfaite du clapet amont. La pression différentielle chute, et la soupape s'ouvre par sécurité. Un nettoyage du tamis et des sièges résout souvent le problème.
2. Fluctuations de pression réseau : Si la pression de ville fait le "yoyo", le disconnecteur peut s'ouvrir brièvement pour compenser.
3. Contrôle Annuel Obligatoire : Rappelez à vos clients que le disconnecteur BA est soumis à une vérification périodique (annuelle) obligatoire. Cette opération nécessite une mallette de test électronique pour vérifier que la soupape s'ouvre bien au seuil de sécurité (souvent 140 mbar).

Test Rapide de terrain : Pour vérifier l'étanchéité du clapet aval, fermez la vanne d'isolement amont. Si la soupape de décharge s'ouvre et se vide totalement, puis s'arrête, votre clapet aval est étanche. Si elle continue de couler indéfiniment, c'est que l'eau de l'installation (aval) repasse vers la décharge.

Dans les systèmes modernes de pompes à chaleur (PAC) avec appoint eau de ville, le disconnecteur BA interagit indirectement avec le cycle thermodynamique. Le remplissage du circuit primaire, chargé en additifs antigels ou inhibiteurs de corrosion, nécessite une déconnexion totale.

Une instabilité de pression dans le réseau hydraulique peut engendrer des vibrations transmises jusqu'à l'évaporateur ou au condenseur. Si le compresseur subit des variations de charge dues à un remplissage instable, le rendement (COP) peut fluctuer. Un disconnecteur BA parfaitement calibré stabilise le flux entrant et protège le fluide frigorigène d'une éventuelle contamination croisée en cas de rupture de l'échangeur à plaques interne à la PAC.

Il est fréquent de confondre les deux dispositifs de déconnexion. Pourtant, leurs usages sont régis par des limites de risques strictes :

• Disconnecteur CA (Non contrôlable) : Destiné aux fluides de catégorie 3 (peu toxiques). On le trouve sur les petites chaudières murales résidentielles (< 70 kW) sans additifs chimiques lourds.
• Disconnecteur BA (Contrôlable) : Obligatoire pour la catégorie 4. Indispensable dès que vous utilisez des inhibiteurs de corrosion, des antigels, ou sur les réseaux d'incendie et les chaufferies collectives.

Règle simple : Au moindre doute sur la toxicité du fluide aval, installez un modèle BA. C'est le seul qui permet un contrôle périodique de son efficacité sans démontage.

Le rôle de l'agent de maintenance

Le contrôle des disconnecteurs n'est pas une simple vérification visuelle. C'est une procédure métrologique. L'agent doit être capable de justifier que l'appareil remplit sa fonction de sécurité différentielle, garantissant ainsi la conformité sanitaire du bâtiment vis-à-vis du fournisseur d'eau.
